無軸滾筒篩-大型輪胎托輪式無軸篩石篩沙機-移動篩分機價格/結構圖/視頻原理

詳細介紹

托輪式無軸滾筒篩介紹

托輪式無軸滾筒篩是和振動篩一樣用來篩分物料的，它們區別在於滾筒篩是一個滾筒滾動進行篩分，而振動篩是一個斜平麵振動篩分的。根據不同的需要進行篩網篩孔大小選擇，輪胎托輪式無軸滾筒篩的應用非常廣泛，如沙石料篩分、煤炭、化工、選礦等行業，都可以使用輪胎托輪式無軸滾筒篩，它對這些物料的篩分效果都不錯，而且托輪式無軸滾筒篩的篩分產量很大，能夠滿足大多數客戶的需求。

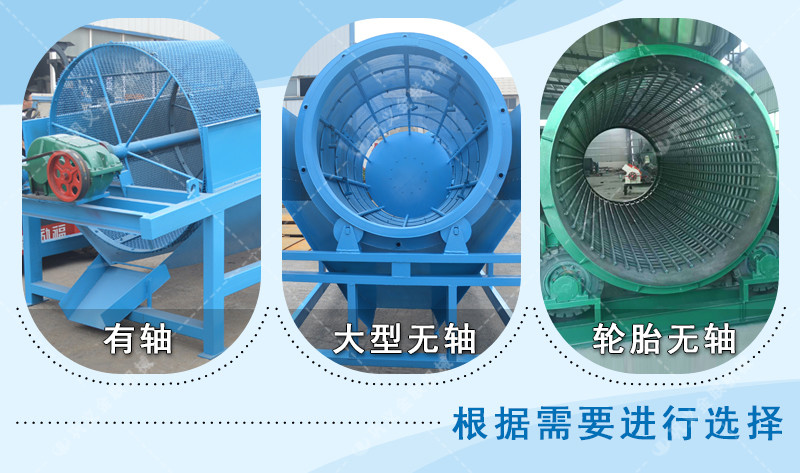

滾筒篩分類圖片

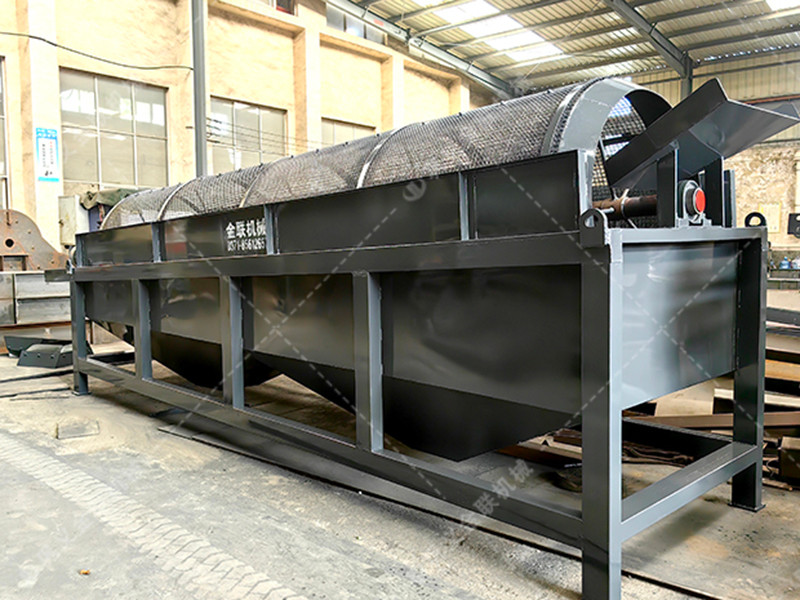

有軸滾筒篩沙機

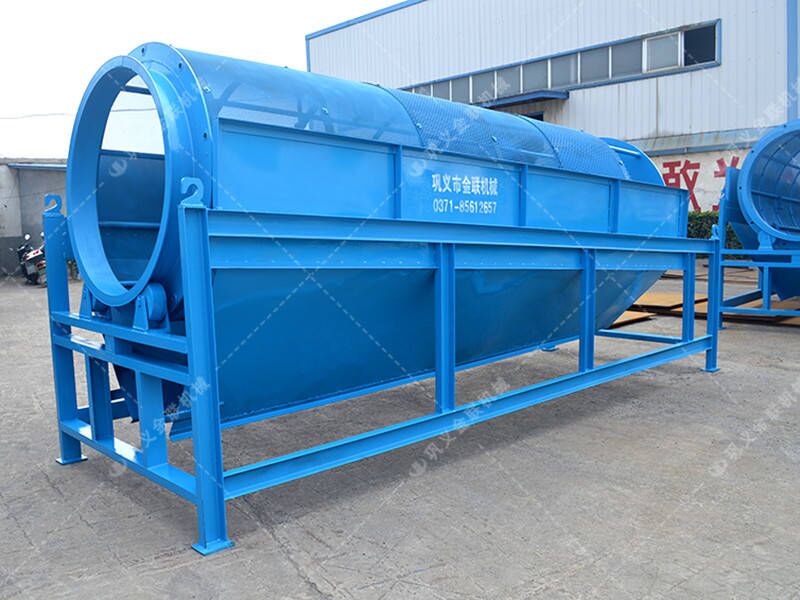

大型無軸滾筒篩分機

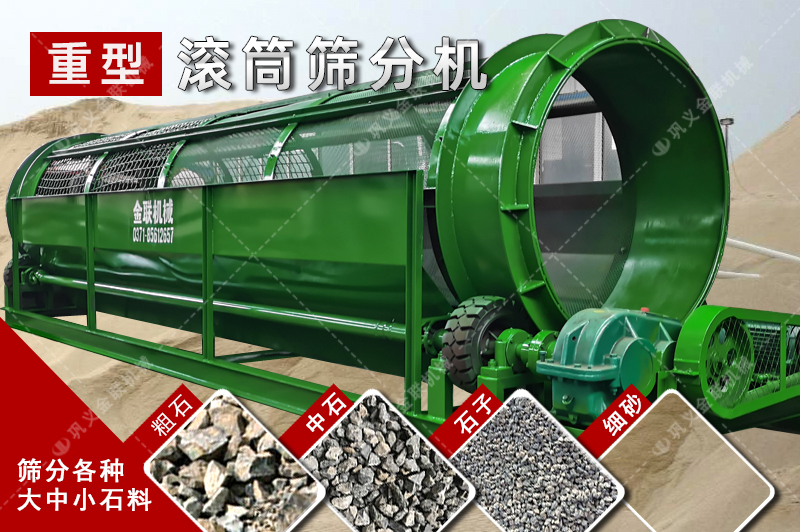

重型無軸滾筒篩石機

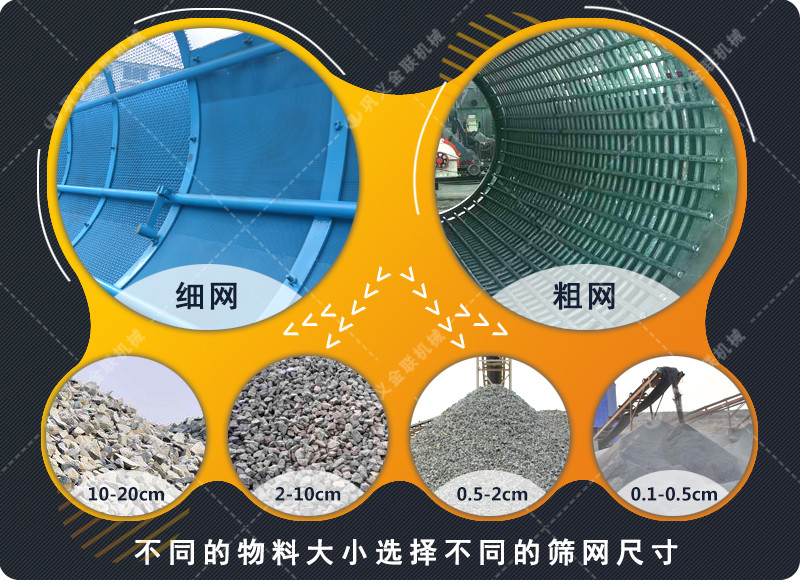

根據不同的要求來進行選擇合適的篩分設備。根據結構在滾筒篩分機設備裏還被分為有軸滾筒篩沙機和無軸滾筒篩沙篩石機，根據外型又有固定式和移動式無軸滾筒篩之分，還可以做成全密封減少粉塵汙染。

無軸滾筒篩現場視頻

滾筒篩石機生產現場，可定製雙層、多層及移動式供不同情況下使用

托輪式無軸滾筒篩工作原理

托輪式無軸滾筒篩設備由原料儲料鬥、原料供料皮帶機、平置篩網、成品砂堆料皮帶、棄石出料槽等組成，設備通電運轉後由裝載機將原料裝入大容量儲料鬥，原料經由供料皮帶投入到平置篩筒，旋轉的篩筒帶動原料在筒內葉片的推擠、翻滾下形成原料在篩網麵滑滾的人工篩砂效果，篩出的成品砂通過集料鬥落在成品砂皮帶上，同時被皮帶提升落下呈成品料堆、或直接落入儲料鬥，整個過程連續且物料分級清楚、準確。

托輪式無軸滾筒篩特點

托輪式無軸滾筒篩主要針對帶狀、纏繞性強物料等進行分級處理，廣泛應用於電力、礦山、冶金、建材，化工等生產行業。常用於耐火材料、煤炭、化肥、砂場石塊的分級，以及煤，焦炭，白灰，砂金礦等粘濕物料的篩選，使產品結構更勻整，以滿足生產需要。

1）石料場中用於大小石子分級以及分離出泥土和石粉；

2）沙石場中用於沙石分離；

3）煤炭行業用於塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)；

4）化工行業、選礦行業用於大小塊狀物分級及分離粉狀物質。

有軸與無軸的區別

無軸滾筒篩與有軸滾筒篩相比，它的結構更加簡單，更加節省材料，給篩分物料的空間更大，能讓物料在篩分運動中更多地接觸篩網。在一些不好過網的物料時，篩分更有效率。

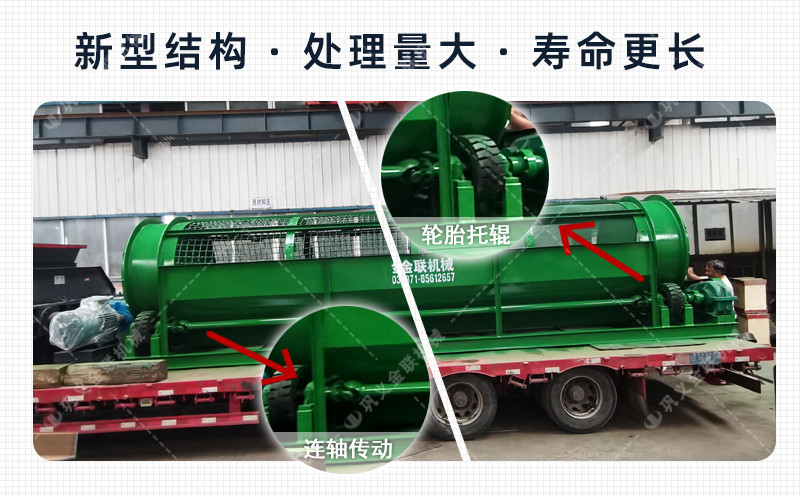

輪胎托輪式無軸滾筒篩主要是靠電機經減速機與滾筒裝置之間由聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。也就是說輪胎托輪式無軸滾筒篩主要工作部位是聯軸器帶動滾筒旋轉滾動的。當物料進入滾筒後，滾筒裝置是傾斜安裝的，物料順勢翻滾與滾動，使小於篩孔的物料透過篩孔在下出料口篩分出去，而大於篩孔的物料在篩麵上繼續滾動，在盡頭的出料口處篩分出去。帶動滾筒篩運轉的聯軸器主要位於滾筒篩的尾部。

托輪式無軸滾筒篩技術參數

滾筒篩型號	簡體規格 (m)	簡體傾角	簡體轉速 (轉/分)	篩孔尺寸 (mm)	進料粒度 (mm)	產量(m3/h)		電機功率(kw)
滾筒篩型號	簡體規格 (m)	簡體傾角	簡體轉速 (轉/分)	篩孔尺寸 (mm)	進料粒度 (mm)	篩孔(2mm)	篩孔(20mm)	電機功率(kw)
GTS820	∅0.8X2	6°	32	2-20	網孔尺寸X2.5	7	30	3
GTS830	∅0.8X3	6°	32	2-20	網孔尺寸X2.5	8	50	3
GTS1030	∅1X3	6°	25	2-20	網孔尺寸X2.5	10	60	4
GTS1040	∅1X4	6°	25	2-20	網孔尺寸X2.5	11	80	4
GTS1230	∅1.2X3	6°	20	2-20	網孔尺寸X2.5	12	100	5.5
GTS1240	∅1.2X4	6°	20	2-20	網孔尺寸X2.5	14	120	5.5
GTS1250	∅1.2X5	6°	20	2-20	網孔尺寸X2.5	15	140	5.5
GTS1530	∅1.5X3	6°	17	2-20	網孔尺寸X2.5	16	120	5.5
GTS1540	∅1.5X4	6°	17	2-20	網孔尺寸X2.5	18	150	7.5
GTS1550	∅1.5X5	6°	17	2-20	網孔尺寸X2.5	20	180	11
GTS1560	∅1.5X6	6°	17	2-20	網孔尺寸X2.5	22	200	11

注：設備在不斷更新升級中，參數如有變動，以電話、網絡聯係為準。

包裝清單：	設備主機（包括所有訂購的配套設備）、操作使用說明書、服務保修卡、出廠檢驗合格證等
安裝維護：	如需安裝，供方派技工現場指導安裝，並培訓需方技術操作人員的後期維護工作知識。
注意事項：	嚴禁未加油開機
售後服務保障：	整機保修一年。電機減速機保修三年，三年內出現的質量問題，免費調換新機。
滾筒篩分機廠家地址：	河南省鞏義市南環路加油站往西200米
滾筒篩分機價格報價：	大小型號價格不同，了解報價請谘詢：13838557589
